Dispositif de contrôle de température ON / OFF numérique

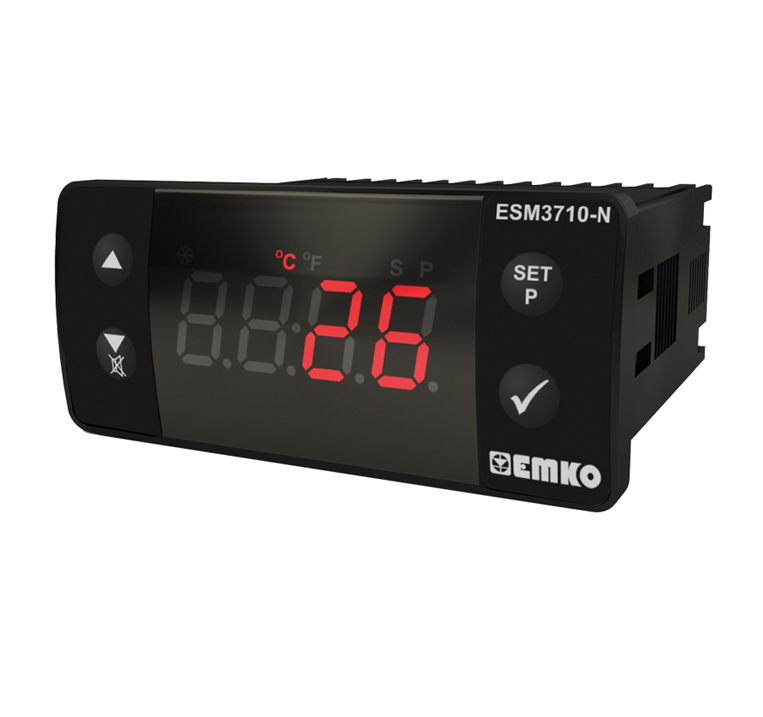

ESM-3710-N est un dispositif de contrôle de température doté des caractéristiques d'entrée PTC, NTC ou PT-100 ou Fe-Const ou NiCr-Ni, sortie simple, relais ou SSR , fonction de chauffage et de refroidissement sélectionnable.
Spécifications techniquesFichiersF.AQ
| Affichage et panneau avant | |
| Boutons | SetP, direction et entrer |
| Indicateurs Led | Chauffage, refroidissement, celcius, fahrenheit, set, programme |
| Afficher | Affichage LED rouge de 14 mm à 4 chiffres |
| Corps | |
| Caractéristiques physiques | 76mm x 34,5mm x 71mm |
| Classe de protection | NEMA 4X (IP65 à l'avant, IP20 à l'arrière) |
| Poids | Environ 0,20 kg. |
| Installation | Installation fixe |
| Caractéristiques électriques | |
| Tension d'alimentation et puissance | 24Vdc / ac (±% 15) 50 / 60Hz - 1.5VA 24 V ~ (±% 15) 50/60 Hz. 1,5 VA 115 V ~ (±% 15) 50/60 Hz. 1,5 VA 230 V ~ (±% 15) 50/60 Hz. 1,5 VA 10-30 Vdc 1,5 W |
| Entrées de capteur | NTC, PTC, TC, RTD NTC (10 k à 0,25 ° C) PTC (1000 à 0,25 ° C) J, K (IEC584,1) (ITS90) PT-100, PT-1000 (IEC751) (ITS90) |
| Échelle | Fe-CuNi 0 ℃ ... 800 ℃ NiCr-Ni 0 ℃ ... 999 ℃ PT 100 -50 ℃ ... 400 ℃ / -19,9 ℃ ... 99,9 TC NTC -50 ℃ ... 100 ℃ / -50.0 ℃ ... 100.0 ℃ PTC -50 130 ... 130 ℃ / -50.0 ℃ ... 130.0 ℃ |
| Précision | ±% 1 de pleine échelle |
| Les sorties | |
| Sortie relais | 16 (8) A @ 250 V ~ à charge résistive |
| Sortie du pilote SSR | Maximum 20ma, maximum 17Vdc |
| Contrôle | |
| Hystérèse | de 1 à 20 ℃ pour NTC ou PTC ou J ou K ou PT-100 ou PT-1000 de 0,1 à 10,0 ℃ pour NTC ou PTC ou PT-100 ou PT-1000 |
| Formulaire de contrôle | ALLUMÉ ÉTEINT |
| Fréquence de lecture | 3 lectures par seconde |
| Qualité Standarts | |
| Approbations | GOST-R, CE |
