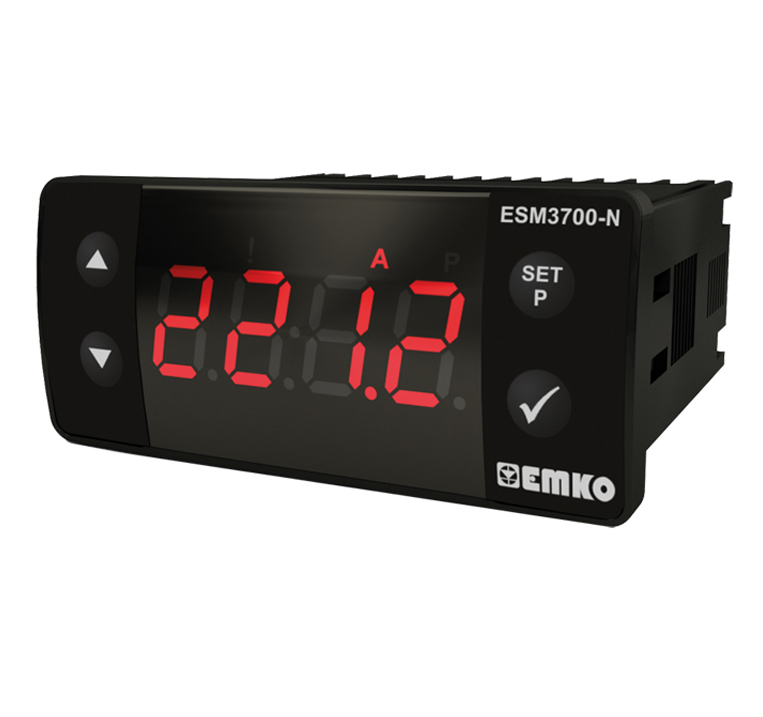

ESM-3700
Process Set indicateur unique
série ESM-3700 Indicateurs de processus numériques sont conception pour mesurer la valeur de processus. Ils peuvent être utilisés dans de nombreuses applications avec leur utilisation facile, leur sortie d’alarme et leurs propriétés d’entrée de processus universelles.Applications; Application par l’émetteur de la température, de la pression, de l’humidité, de la mesure de la vitesse du moteur, de la mesure du courant sur la résistance de shunt.
spécifications techniquesF.AQ
| Affichage et panneau avant | |
| Boutons | Boutons de réglage et de direction. |
| Indicateurs Led |
AS (vert), P (rouge), sorties d'alarme actives (rouges) |
| Afficher | Affichage à DEL rouge 4 chiffres de 10 mm |
| Corps | |
| Caractéristiques physiques | 77 mm x 35 mm 62,5 mm |
| Classe de protection | NEMA 4X (IP65 à l'avant, IP20 à l'arrière) |
| Poids | Environ 0,16 kg. |
| Installation | Installation fixe |
| Caractéristiques électriques | |
| Tension d'alimentation et puissance |
230 V ~ (-15%, + 10%) 50/60 Hz. 1,5 VA 115 V ~ (-15%, + 10%) 50/60 Hz. 1,5 VA |
| Entrées de processus | Sélectionnable par les paramètres de configuration 0-10 Vcc, 0-1 Vcc, 0-60 mV, 0-20 mA, 4-20 mA |
| Précision | ± 0,5% de la pleine échelle |
| Les sorties | |
| Sortie relais | 5A @ 250 V ~ à charge résistive |
| Sortie SSR en option | 10mA @ 5Vdc |
| Contrôle | |
| Formulaire de contrôle | Allumé éteint |
| Temps d'échantillonnage | 240 ms pour l'entrée de processus 0 / 4-20 mA |
| 150 ms pour une entrée de processus de 0 à 60 mVdc | |
| 100 ms Entrée de processus 0-1 Vcc et 0-10 Vcc | |
| Qualité Standarts | |
| Approbations | CE, EAC |
