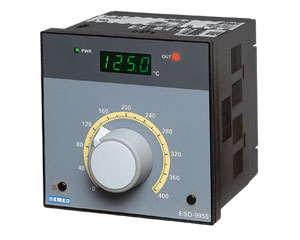

ESD-9950
Contrôleur de température analogique avec indicateur numérique

- Afficheur à 4 chiffres - Entrée thermocouple de type J ou, Entrée thermocouple de type K ou, Entrée thermocouple de type R ou, Entrée thermocouple de type S ou, Entrée PT 100 à 2 ou 3 fils (à déterminer dans l'ordre) - Marche / Arrêt ou Fonctionnement proportionnel au temps - Valeur d'hystérésis réglable avec commutateur DIP pour commande ON / OFF - Période de commande réglable avec commutateur DIP pour commande ON / OFF - Valeur de décalage réglable ajustable

Spécifications techniques
Boîtier et montage: boîtier en plastique 1/4 DIN 43700 de 96 mm x 96 mm x 100 mm, pour montage sur panneau. Découpe du panneau est 92x92mm

Classe de protection: NEMA 4X (IP65 à l'avant, IP20 à l'arrière).

Poids: environ 0,30 kg.

Classements environnementaux: Standard, intérieur à une altitude inférieure à 2 000 mètres sans humidité de condensation.

Température de stockage / de fonctionnement: -40 ° C à +85 ° C / 0 ° C à +50 ° C

Humidité de stockage / fonctionnement: 90% max. (Sans condensation)

Installation: installation fixe

Catégorie de surtension: II

Degré de pollution: II, bureau ou lieu de travail, pollution non conductrice

Conditions de fonctionnement: continu

Tension d'alimentation et alimentation: 230V V (± 15%) 50/60 Hz. 4VA, 115V V (± 15%) 50/60 Hz. 4VA, 24V V (± 15%) 50/60 Hz. 4VA

Entrées capteur de température: TC, RTD

Types d'entrée de thermocouple: J, K, R, S (IEC584.1) (ITS90)

Type d'entrée de thermorésistance: PT-100. (IEC751) (ITS90)

Précision: 1% de la pleine échelle pour thermocouple et thermorésistance

Compensation de soudure froide: Automatiquement ± 0,1 ° C / 1 ° C.

Compensation de ligne: 10 W maximum.

Protection de capteur: haut de gamme

Cycle d'échantillonnage: 3 échantillons par seconde

Résolution du point de consigne: ± 0,2% de la pleine échelle

Précision du point de consigne: ± 1% de la pleine échelle

Formulaires de contrôle: ON / OFF, Temps proportionnel

Sortie de relais: 5A à 250V V (durée de vie électrique: 100 000 opérations (charge complète))

Sortie du pilote SSR: maximum 50mA, maximum 18V Z

Affichage: 8 mm Vert Indicateur LED à 4 chiffres

Indicateurs Led: PWR (Vert), OUT (Rouge)
