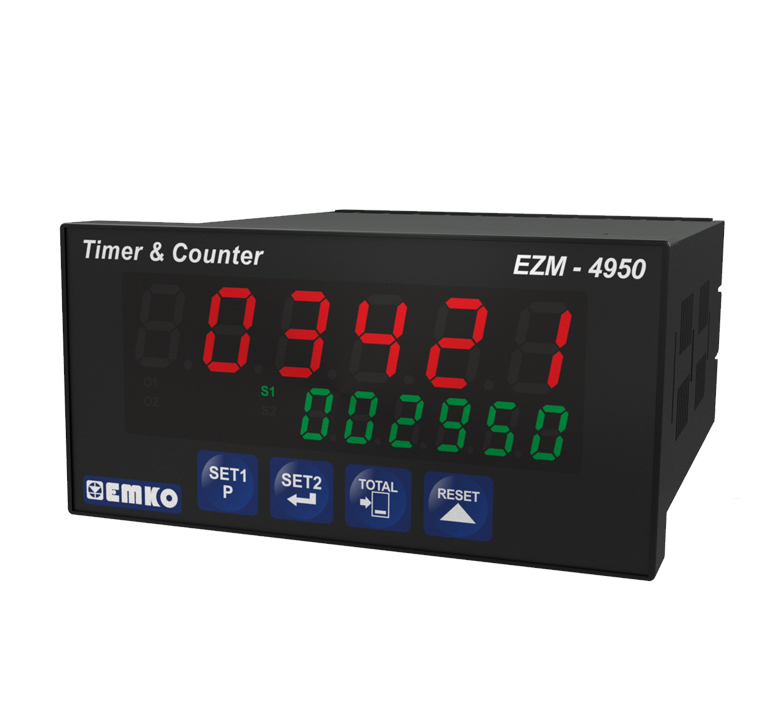

EZM-4950
Minuterie et compteur programmables multifonctions avec unité de communication série RS 232/485
La minuterie et le compteur programmables de la série EZM-XX50 peuvent être utilisés dans les machines d'emballage, de production et de contrôle de qualité, dans les machines de découpe du verre, du plastique, du marbre, des feuilles, du fer la vitesse, le cycle, le temps, la productivité et peuvent être adaptés facilement à tous les systèmes de construction mécanique et d’automatisation.
spécifications techniques F.AQ
| Affichage et panneau avant | |
| Boutons | Boutons Set, Reset, direction et enter |
| Indicateurs Led | DEL S1 (valeur Set1), S2 (valeur Set2), Q1, O2 (sortie de contrôle ou d'alarme) |
| Affichage de la valeur réelle | Afficheur LED rouge à 6 chiffres de 13,2 mm |
| Set Display | 8 mm Vert Affichage à LED 6 chiffres |
| Corps | |
| Caractéristiques physiques | 96 mm x 48 mm 86,5 mm |
| Classe de protection | NEMA 4X (IP65 à l'avant, IP20 à l'arrière) |
| Poids | Environ 0,21 kg. |
| Installation | Installation fixe |
| Caractéristiques électriques | |
| Tension d'alimentation et puissance | 100-240 V ~ (-15%, + 10%) 50/60 Hz. 6 VA 24 V ~ (-15%, + 10%) 50/60 Hz. 6 VA 24 Vcc (-15%, + 10%) 6 W |
| Entrées Numériques |
Tension nominale 16Vdc @ 5mA Tension maximale admissible continue 30 Vcc Logique 1 niveau minimum 3 Vcc Logique 0 niveau maximum 2 Vcc |
| Tension d'alimentation du capteur | 14 V ± 35% maximum 50 mA (230 V) |
| 12 V ± 40% maximum 50 mA (115 V) | |
| Fréquence d'entrée maximale | Pour compteur, compteur total et compteur de lots |
| 6000 Hz pour Pro-01 = 0, 1, 2 | |
| 4000 Hz pour Pro-01 = 3, 4 | |
| 3500 Hz pour Pro-01 = 5, 6 | |
| 2000 Hz pour Pro-01 = 7 | |
| Pour fréquencemètre et tachymètre 10 kHz | |
| 30 Hz lorsque Pro-04 n’est pas égal à 000000 | |
| Les sorties | |
| Modules de sortie optionnels | Module de sortie relais EM0-400 (3A @ 250V) |
| EM0-410 Module de sortie SSR (20 mA à 18 V) | |
| EM0-420 Module de sortie numérique (transistor) (40mA à 18V) | |
| Modules de communication standard | Module de communication EMC-400 RS-232 |
| Module de communication optionnel | Module de communication EMC-410 RS-485 |
| Protocole de communication | MODBUS-ASCII ou RTU |
| Qualité Standarts | |
| Approbations | Composant reconnu UL (numéro de dossier: E 254103), GOST-R, CE |
