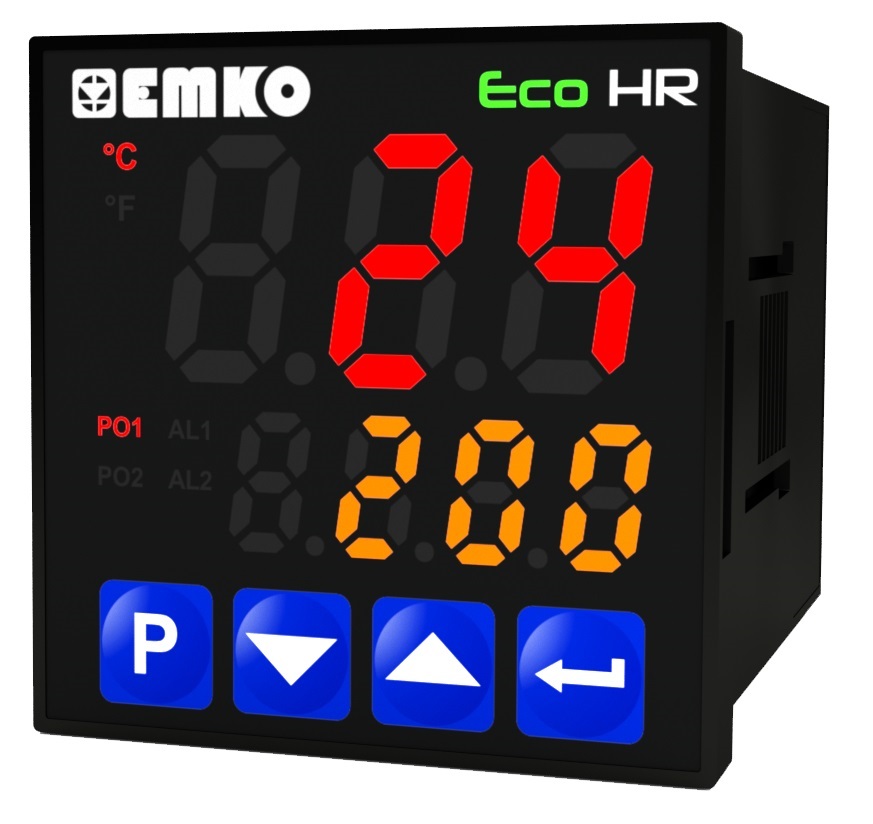

ECO HR
Unité de commande à canal chaud PID
Contrôle PID haute résolution, TC (types d'entrée J, K, R, S, T) sélectionnables par paramètre, faible consommation d'énergie, économie d'énergie et respect de l'environnement avec 2VA, sauvegarde et récupération des paramètres utilisateur, retour aux réglages d'usine, RS- Option de communication 485 Modbus (RTU), Activer la deuxième valeur de consigne en face avant, entrée numérique ou RS-485 pour activer la 2ème valeur de consigne (en option), 3 chiffres (PV) et 4 chiffres (SV), entrée process ( TC), ON-OFF programmable, P, PI, PD, formulaires de contrôle PID, adaptation des coefficients PID au système, fonctionnement à réglage automatique (Step ResponseTuning), fonction de chauffage et de refroidissement sélectionnable, valeur de décalage de température sélectionnable, sélection du type d'opération avec hystérésis, réglage du temps de traction minimum pour les sorties de contrôle, protection par mot de passe pour le mode de programmation
| Caractéristiques | |
| Entrée de processus | (TC): Thermorésistance (RTD) J, K, R, S et T (IEC584.1) (ITS90 ): PT-100 (IEC751) (ITS90) |
| Plage de mesure | Veuillez vous reporter à la sélection du type d'entrée de processus dans la section des paramètres du menu Processus. |
| Précision | ± 0,25 d'échelle pour thermocouple et thermorésistance |
Compensation de soudure froide |
Automatiquement ± 0,1 ° C / 1 ° C |
| Compensation de ligne | Maximum 10 Ohm |
| Protection de capteur | Haut de gamme |
| Cycle d'échantillonnage | 0,1 seconde |
| Filtre d'entrée | Programmable |
| Formulaire de contrôle | ON / OFF, P, PI, PD ou PID (programmable) |
| Sortie | |
| Sortie de processus | Relais (5A à 250V ~ à charge résistive) ou sortie du pilote SSR (maximum 10mA, maximum 12Vdc) |
| Sorties d'alarme | Relais (5A @ 250V ~ à charge résistive) |
Conditions environnementales |
|
| Température de fonctionnement | 0 ... 50ºC |
| Humidité | 0-90% HR (sans condensation) |
| Classe de protection | Ip65 à l'avant, Ip20 à l'arrière |
| Poids | 150 gr. |
| Dimension | 48 x48 mm |
| Profondeur | 86,5 mm |
| Découpe de panneau | 46 x46 mm |
