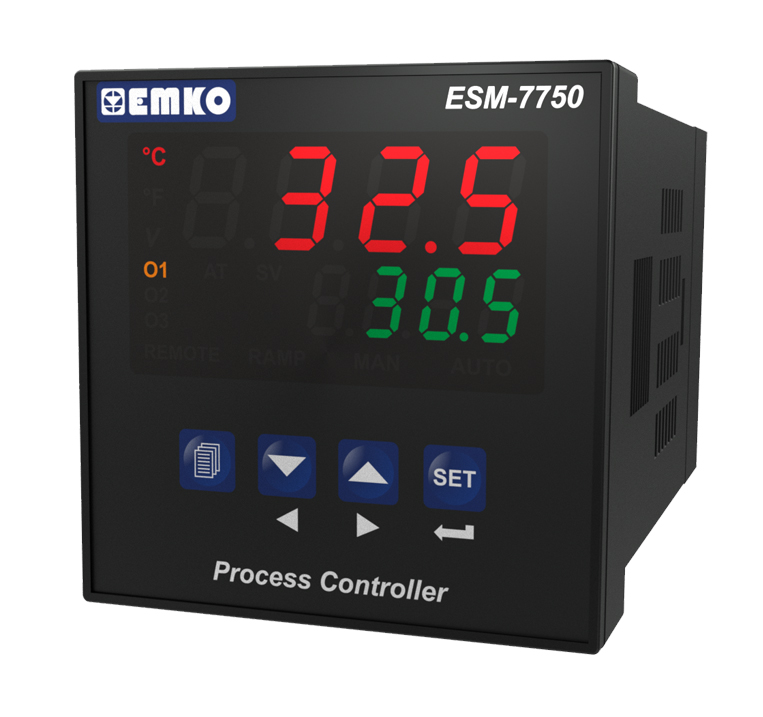

ESM-7750
Contrôleur de processus "Module Smart IO"
Les contrôleurs de processus de la série ESM-XX50 peuvent être utilisés pour traiter les valeurs d'entrée (température, humidité, poids, pression, etc.) et contrôler les sorties souhaitées en conséquence. Les modules d’entrée / sortie, les entrées universelles, les modules de communication série RS 232 / RS 485 sont les domaines d’application des contrôleurs de processus de la série ESM-XX50.Certaines des applications peuvent être listées comme suit; Contrôle de processus PID, contrôle de vanne motorisé, contrôle de profil, détection de défaillance de chauffage.
| Affichage et panneau avant | |
| Boutons | Boutons Prog, Directions, Set et Enter |
| Indicateurs Led |
AT (réglage automatique), M (mode manuel), A (mode automatique), SV (valeur définie), Q1, Q2, Q3, rampe ° C / ° F / V, Leds distantes. |
| Afficher | Afficheur LED rouge à 4 chiffres de 13,2 mm |
| 9,1 mm Vert Affichage à DEL à 4 chiffres | |
| Corps | |
| Caractéristiques physiques | 72 mm x 72 mm 87,5 mm |
| Classe de protection | NEMA 4X (IP65 à l'avant, IP20 à l'arrière) |
| Poids | Environ 0,25 kg. |
| Installation | Installation fixe |
| Caractéristiques électriques | |
| Tension d'alimentation et puissance | 100-240 V ~ (-15%, + 10%) 50/60 Hz. 6 VA 24 V ~ (-15%, + 10%) 50/60 Hz. 6 VA 24 Vcc (-15%, + 10%) 6 W |
| Entrées de processus | Entrée universelle TC, RTD, tension / courant (continu) |
| Types d'entrée de thermocouple | Sélectionnable par les paramètres de configuration L (DIN43710), J, K, R, T, S, B, E, N (IEC584.1) (ITS90) |
| Types d'entrée de thermorésistance | PT100 (IEC751) (ITS90) |
| Types d'entrée de tension (dc) | Sélectionnable par les paramètres de configuration 0-50 mV, 0-5 V, 0-10 V |
| Types d'entrée actuels (dc) | Sélectionnable par les paramètres de configuration 0-20 mA, 4-20 mA |
| Précision | ± 0,25% de la pleine échelle pour thermocouple, thermorésistance et tension. |
| Les sorties | |
| Sortie relais (2x) | 5A @ 250 V ~ à charge résistive |
| Modules de sortie optionnels | Module de sortie relais EM0-700 (3A à 250V) |
| EM0-710 Module de sortie SSR (20 mA à 18 V) | |
| EM0-720 Module de sortie numérique (transistor) (40mA à 18V) | |
| EM0-730 Module de sortie courant 0 / 4-20mA | |
| Modules d'entrée optionnels | Module d'entrée numérique EMI-700 |
| Module d'entrée de courant EMI-710 0 / 4-20mA | |
| Module d'entrée EMI-720 CT 0-5A | |
| Module d'entrée EMI-730 TC ou 0-50mVdc | |
| Module d'entrée EMI-740 PT-100 | |
| Module d'entrée EMI-750 0-10Vdc | |
| Module de communication standard | Module de communication EMC-700 RS-232 |
| Module de communication optionnel | Module de communication EMC-710 RS-485 |
| Contrôle | |
| Formulaire de contrôle | Marche / Arrêt, P, PI, PD, PID |
| Fréquence de lecture | 3 lectures par seconde |
| Protocole de communication | MODBUS-RTU |
| Qualité Standarts | |
| Approbations | Composant reconnu UL (numéro de dossier: E 254103), GOST-R, CE |
