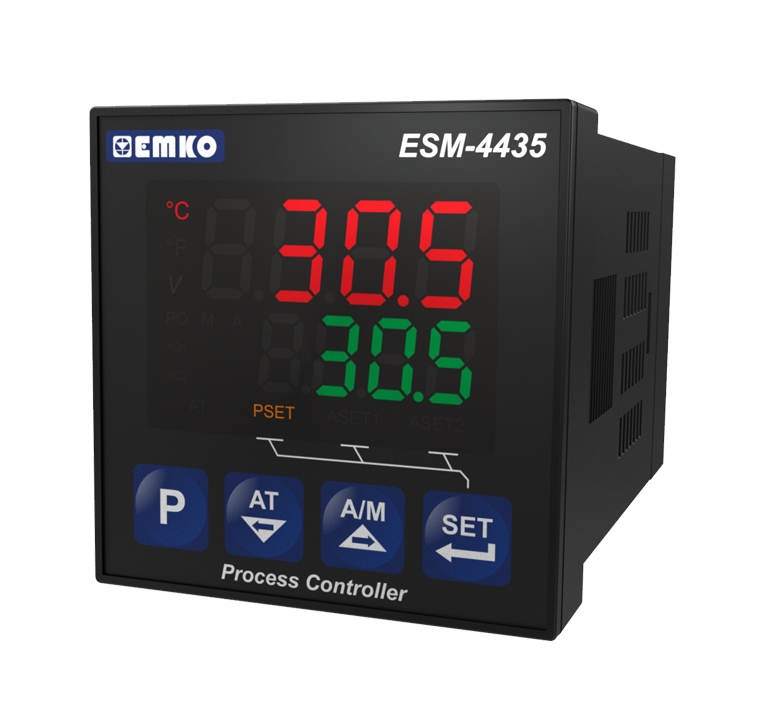

ESM-4435
Contrôleur de process PID Dual Set à entrées universelles Les
contrôleurs de processus de la série ESM-4435 sont conçus pour mesurer et contrôler la température et toute valeur de processus. Ils peuvent être utilisés dans de nombreuses applications avec leur entrée de processus universelle, leurs 3 sorties de Relais + 1 sortie analogique) et fonctions d’alarme sélectionnables.Champs d'application; Verre, plastique, pétrochimie, textile, industrie automobile, industries de la fabrication de machines, contrôle de processus PID.
| Affichage et panneau avant | |
| Boutons | Touches P (Prog), AT (Réglage automatique), A / M (Automatique / Manuel), Réglage et Entrée |
| Indicateurs Led |
AT (réglage automatique), M (mode manuel), A (mode automatique), PSET (Process Set Value), ASET1 (valeur définie pour Alarm-1), ASET2 (valeur de réglage d'alarme 2), PO (sortie de processus), AO1 (sortie d'alarme-1), AO2 (sortie d'alarme-2) ° C / ° F / V |
| Afficher | Affichage à LED rouge 4 chiffres de 10,1 mm |
| 8 mm Vert Affichage à DEL à 4 chiffres | |
| Corps | |
| Caractéristiques physiques | 48 mm x 48 mm 87,5 mm |
| Classe de protection | NEMA 4X (IP65 à l'avant, IP20 à l'arrière) |
| Poids | Environ 0,15 kg. |
| Installation | Installation fixe |
| Caractéristiques électriques | |
| Tension d'alimentation et puissance | 100-240 V ~ (-15%, + 10%) 50/60 Hz. 6 VA 24 V ~ (-15%, + 10%) 50/60 Hz. 6 VA 24 Vcc (-15%, + 10%) 6 W |
| Entrées de processus | Entrée universelle TC, RTD, tension / courant (continu) |
| Types d'entrée de thermocouple | Sélectionnable par les paramètres de configuration L (DIN43710), J, K, R, T, S, B, E, N (IEC584.1) (ITS90) |
| Types d'entrée de thermorésistance | PT100 (IEC751) (ITS90) |
| Types d'entrée de tension (dc) | Sélectionnable par les paramètres de configuration 0-50 mV, 0-5 V, 0-10 V |
| Types d'entrée actuels (dc) | Sélectionnable par les paramètres de configuration 0-20 mA, 4-20 mA |
| Précision | ± 0,25% de la pleine échelle pour thermocouple, thermorésistance et tension. |
| Les sorties | |
| Sortie relais (2x) | 5A @ 250 V ~ à charge résistive |
| Sortie SSR | 15mA @ 15V (maximum) |
| Contrôle | |
| Formulaire de contrôle | Marche / Arrêt, P, PI, PD, PID |
| Fréquence de lecture | 3 lectures par seconde |
| Qualité Standarts | |
| Approbations | Composant reconnu UL (numéro de dossier: E 254103), GOST-R, CE |
